HB-1型自動截油排水器
|產品介紹
本產品根據油水密度不同的特點，依靠浮筒在油水介質中的浮力差實現截油排水。當沉砂井里有水，且達到一定高度時浮筒上浮，通過杠桿只要較小的力就能將減壓閥打開，并使排水閥芯中的通氣孔打開，水從排水閥流入出水筒內，實現減壓，浮筒繼續上浮，將排水閥打開，水從排水閥進入出水筒內，由出水筒排水。沉砂井內的介質是油時，浮筒下沉，通過杠桿將減壓閥芯的通氣孔閉合，進而將排水閥關閉，阻止油品外泄。當天氣干干旱沉砂井內無水時，排水閥自動保持關閉狀態。當儲油罐區排放系統介質是油水混合狀態時，油水在沉砂井內分層，下部水由排水閥排出，油被截留在沉砂井內，只要收集沉砂井里的油即可。以此，實現了油灌區截油排水完全自動化。
|產品結構
1、本產品采用無背壓的特殊設計結構，杠桿帶動閥針移動，使閥芯外壓力一致，杠桿繼續移動，針閥和閥門很靈活的一起開始排水，從而解決了減壓與排水閥不同步的現象，克服了關閉不嚴的缺點，確保灌區安全；
2、不需任何能源實現自動控制，安全、環保、經濟；
3、體積小、結構合理、無易損件、使用壽命長、不需補充水，使用維修方便；
4、有水時自動開啟，天旱無水時自動關閉，有油水混合物時實行油水自動分離，本設備24小時全天候工作，減輕了操作工下雨時開閥、天晴關閥的工作壓力，杜絕了跑油事故的發生。
|產品技術參數
1、公稱通徑：DN100、DN150、DN200、DN250、DN300、DN350、DN400、DN5002、公稱壓力：≤0.25MPa
3、法蘭標準：HG/T20592-2009
4、適用介質密度：≤970kg／m3

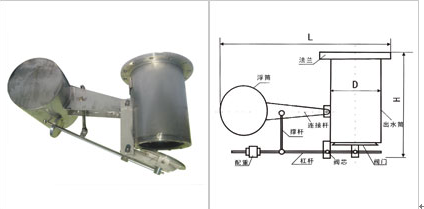

產品尺寸
| 型號 | 通徑(mm) | 壓力(MPa) | D | L | H |
| HB-100-1 | DN100 | PN0.25 | 108 | 720 | 320 |
| HB-150-1 | DN150 | PN0.25 | 159 | 770 | 350 |
| HB-200-1 | DN200 | PN0.25 | 219 | 880 | 520 |
| HB-250-1 | DN250 | PN0.25 | 273 | 930 | 520 |
| HB-300-1 | DN300 | PN0.25 | 325 | 980 | 520 |
| HB-350-1 | DN350 | PN0.25 | 377 | 1030 | 520 |
| HB-400-1 | DN400 | PN0.25 | 426 | 1080 | 520 |
| HB-500-1 | DN500 | PN0.25 | 530 | 1281 | 520 |
|安裝維護
本產品直接安裝在油品罐區沉砂井內，直接與排水管連接，詳細尺寸參見中石化工業通用圖“總圖運輸通用圖集”SH104—2006《油品灌區水封閥安裝圖》。1、打開包裝，按裝箱單清點設備；
2、先將出水筒法蘭與排水管彎頭下部法蘭連接：
3、將浮筒連接在水筒上；
4、安裝閥芯和杠桿連接浮筒與杠桿之間的撐桿；
5、安裝配重后即行投入使用；

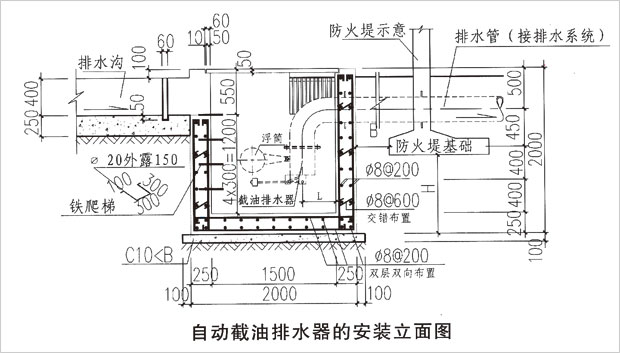

6、請按以下視圖安裝：
注意事項
1、油品罐區內通往沉砂井的排水溝必須設有隔柵，不得讓雜物流入沉砂井內，造成排水閥失靈。
2、安裝和清除沉砂井內的雜物時，工作人員上下要用爬梯，不得用浮筒作爬梯，否則會造成截油排水器閥門的泄露和杠桿的折彎或折斷。
3、要定時清除排水溝內的雜物和沉積物，否側會影響排水器閥的開啟和關閉。
4、要及時回收沉砂井內的積油。
5、本設備出廠前已調試好，不要自行調試。按照步驟組裝即可使用。
6、截油排水器的出水筒與排水管的連接必須保持垂直安裝。
常見故障處理方法
| 故障現象 | 故障原因 | 處理方法 |
| 排水閥芯關閉不嚴，少量帶油 | 閥芯有雜物卡住 | 及時清除雜物 |
| 密封圈變形 | 更換密封圈 | |
| 排水閥芯打不開，不能排水 | 浮筒與杠桿連接脫落 | 恢復杠桿與浮筒連接栓 |
| 用浮筒作爬梯使杠桿折彎、折斷 | 恢復杠桿 | |
| 配重位置移動 | 重新調整配重 | |
| 浮筒泄露 | 更換浮筒 | |
| 沉砂井中沉積物過多 | 清除雜物 |
